Normy dotyczące samozamykaczy

Ważne: Materiał ma charakter informacyjny. Dokumentację należy zawsze sprawdzić dla konkretnego modelu, wariantu montażowego i całego zestawu drzwiowego. W przypadku drzwi przeciwpożarowych lub dymoszczelnych należy korzystać z aktualnych dokumentów producenta.

Wprowadzenie

Norma techniczna opisuje wymagania, metody badań albo sposób klasyfikowania określonych produktów. Nie jest tym samym co certyfikat konkretnego urządzenia.

Skrót EN oznacza normę europejską. Oznaczenie PN-EN wskazuje natomiast, że dana norma europejska została przyjęta jako Polska Norma.

W przypadku samozamykaczy poszczególne normy odnoszą się do różnych urządzeń i funkcji. Samo podanie numeru normy nie wystarcza więc do określenia wszystkich właściwości produktu.

Trzy podstawowe normy

Urządzenie z elektryczną funkcją przytrzymania może wymagać sprawdzenia zarówno względem EN 1154, jak i EN 1155. Nie oznacza to jednak, że każde urządzenie elektryczne automatycznie spełnia obie normy.

Zakres EN 1154

Norma EN 1154 dotyczy samozamykaczy z regulowanym przebiegiem zamykania przeznaczonych do drzwi rozwieranych i wahadłowych.

Obejmuje między innymi urządzenia:

• montowane na powierzchni skrzydła;
• montowane na ościeżnicy;
• wpuszczane w skrzydło lub ościeżnicę;
• montowane w podłodze.

W typowym samozamykaczu energia potrzebna do zamknięcia drzwi jest gromadzona podczas ich otwierania przez użytkownika.

Sześciocyfrowy kod EN 1154

Klasyfikacja EN 1154 składa się z sześciu pozycji. Każda z nich opisuje inną właściwość urządzenia.

1. Kategoria użytkowania

• 3 — zamykanie od kąta otwarcia wynoszącego co najmniej 105°;
• 4 — zamykanie od kąta otwarcia 180°.

2. Trwałość

• 8 — 500 000 cykli testowych.

3. Wielkość lub siła samozamykacza

Stosowane są klasy od EN 1 do EN 7.

Jeżeli urządzenie ma regulowaną siłę, w dokumentacji może pojawić się zakres, na przykład 3–5.

Czytaj więcej w poradniku “Jak dobrać samozamykacz do drzwi?”

4. Przydatność do drzwi przeciwpożarowych i dymoszczelnych

• 0 — produkt nie jest przeznaczony do takiego zastosowania;
• 1 — produkt został zaklasyfikowany jako odpowiedni w zakresie określonym w jego dokumentacji.

Uwaga: Cyfra 1 nie jest samodzielnym potwierdzeniem zgodności całego zestawu drzwiowego. Należy sprawdzić konkretny wariant produktu, sposób montażu oraz dokumentację drzwi.

5. Bezpieczeństwo użytkowania

• 1 — określona jest jedna klasa spełnienia wymagań bezpieczeństwa.

6. Odporność na korozję

• 0 — odporność nieokreślona;
• 1 — niska odporność;
• 2 — średnia odporność;
• 3 — wysoka odporność;
• 4 — bardzo wysoka odporność.

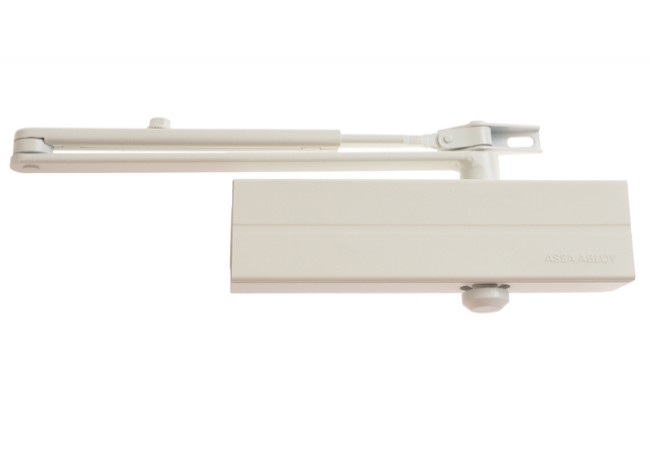

Przykład odczytu dla Assa-Abloy DC140

Przykład dokumentacji konkretnego modelu z naszej strony - Assa-Abloy DC140

W załączonej deklaracji właściwości użytkowych podano kod:

4 8 3–5 1 1 4

Oznacza on:

• 4 — zamykanie od kąta otwarcia 180°;
• 8 — próbę 500 000 cykli;
• 3–5 — regulowany zakres wielkości samozamykacza;
• 1 — klasyfikację do zastosowania w drzwiach przeciwpożarowych i dymoszczelnych w zakresie opisanym w dokumentacji;
• 1 — klasę bezpieczeństwa;
• 4 — bardzo wysoką odporność na korozję.

Na jakie informacje trzeba zwrócić uwagę?

Oznakowanie CE

Oznakowanie CE informuje, że producent deklaruje zgodność wyrobu z odpowiednimi wymaganiami dotyczącymi wprowadzania go do obrotu. Nie opisuje jednak samodzielnie wszystkich możliwych zastosowań urządzenia.

Deklaracja właściwości użytkowych

Deklaracja przedstawia właściwości konkretnego wyrobu w odniesieniu do odpowiedniej specyfikacji technicznej.

Certyfikat stałości właściwości użytkowych

Certyfikat potwierdza wykonanie określonych czynności związanych z oceną i weryfikacją stałości właściwości użytkowych.

Instrukcja montażu

Instrukcja określa dopuszczalne sposoby instalacji, regulacji i użytkowania konkretnego produktu.

Lista kontrolna przed zakupem

1. Czy oznaczenie modelu na produkcie zgadza się z dokumentacją?
2. Jaka norma została wskazana przez producenta?
3. Jaki jest sześciocyfrowy kod klasyfikacyjny?
4. Jaki zakres siły deklaruje producent?
5. Czy dokumentacja obejmuje wybrany sposób montażu?
6. Czy urządzenie jest przeznaczone do drzwi przeciwpożarowych lub dymoszczelnych?
7. Czy elektryczna funkcja przytrzymania ma odpowiednią dokumentację?
8. Czy drzwi dwuskrzydłowe wymagają regulatora kolejności zamykania?
9. Czy dokument jest aktualny?
10. Czy dostępna jest instrukcja montażu i regulacji?
